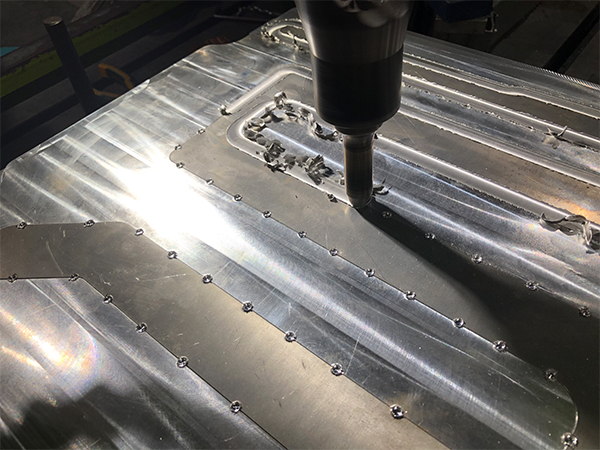

攪拌摩擦焊機(jī) 該設(shè)備是一臺(tái)將鋁材或銅材通過高速摩擦溶解再凝固的焊接設(shè)備。1、焊接過程中不需要消耗焊條、焊絲、焊劑或保護(hù)氣體等其它輔助材料。2、能一次完成較長焊縫、大面積、不同位置的焊接。 3、操作過程全機(jī)械自動(dòng)化，設(shè)備能耗低、功效高，對(duì)作業(yè)環(huán)境要求低。 4、可焊接裂紋敏感的材料，適合異種材料焊接，如：鋁銅結(jié)合、鋁鎂結(jié)合焊接等等。5、焊接過程安全、無污染、無煙塵、無輻射等等。

攪拌摩擦焊機(jī)焊鋁合金怎樣焊更牢固

            1、鋁在空氣中及焊接時(shí)極易氧化，生成的氧化鋁(Al2O3)熔點(diǎn)高、非常穩(wěn)定，不易去除。阻礙母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夾渣、未熔合、未焊透等缺欠。鋁材的表面氧化膜和吸附大量的水分，易使焊縫產(chǎn)生氣孔。焊接前應(yīng)采用化學(xué)或機(jī)械方 法進(jìn)行嚴(yán)格表面清理，清除其表面氧化膜。在焊接過程加強(qiáng)保護(hù)，防止其氧化。鎢極氬弧焊時(shí)，選用交流電源，通過“陰極清理”作用，去除氧化膜。氣焊時(shí)，采用去除氧化膜的焊劑。在厚板焊接時(shí)，可加大焊接熱量，例如，氦弧熱量大，利用氦氣或氬氦混合氣體保護(hù)，或者采用大規(guī)范的熔化極氣體保護(hù)焊，在直流正接情況下，可不需要“陰極清理”。

??2、鋁及鋁合金的熱導(dǎo)率和比熱容均約為碳素鋼和低合金鋼的兩倍多。鋁的熱導(dǎo)率則是奧氏體不銹鋼的十幾倍。在焊接過程中，大量的熱量能被迅速傳導(dǎo)到基 體金屬內(nèi)部，因而焊接鋁及鋁合金時(shí)，能量除消耗于熔化金屬熔池外，還要有更多的熱量無謂消耗于金屬其他部位，這種無用能量的消耗要比鋼的焊接更為顯著，為 了獲得高質(zhì)量的焊接接頭，應(yīng)當(dāng)盡量采用能量集中、功率大的能源，有時(shí)也可采用預(yù)熱等工藝措施。

??3、鋁及鋁合金的線膨脹系數(shù)約為碳素鋼和低合金鋼的兩倍。鋁凝固時(shí)的體積收縮率較大，焊件的變形和應(yīng)力較大，因此，需采取預(yù)防焊接變形的措施。鋁焊 接熔池凝固時(shí)容易產(chǎn)生縮孔、縮松、熱裂紋及較高的內(nèi)應(yīng)力。生產(chǎn)中可采用調(diào)整焊絲成分與焊接工藝的措施防止熱裂紋的產(chǎn)生。在耐蝕性允許的情況下，可采用鋁硅 合金焊絲焊接除鋁鎂合金之外的鋁合金。在鋁硅合金中含硅0.5%時(shí)熱裂傾向較大，隨著硅含量增加，合金結(jié)晶溫度范圍變小，流動(dòng)性顯著提高，收縮率下降，熱 裂傾向也相應(yīng)減小。根據(jù)生產(chǎn)經(jīng)驗(yàn)，當(dāng)含硅5%~6%時(shí)可不產(chǎn)生熱裂，因而采用SAlSi條(硅含量4.5%~6%)焊絲會(huì)有更好的抗裂性。

??4、鋁對(duì)光、熱的反射能力較強(qiáng)，固、液轉(zhuǎn)態(tài)時(shí)，沒有明顯的色澤變化，焊接操作時(shí)判斷難。高溫鋁強(qiáng)度很低，支撐熔池困難，容易焊穿。

??5、鋁及鋁合金在液態(tài)能溶解大量的氫，固態(tài)幾乎不溶解氫。在焊接熔池凝固和快速冷卻的過程中，氫來不及溢出，極易形成氫氣孔?；≈鶜夥罩械乃?、焊接材料及母材表面氧化膜吸附的水分，都是焊縫中氫氣的重要來源。因此，對(duì)氫的來源要嚴(yán)格控制，以防止氣孔的形成。

??6、合金元素易蒸發(fā)、燒損，使焊縫性能下降。

??7、母材基體金屬如為變形強(qiáng)化或固溶時(shí)效強(qiáng)化時(shí)，焊接熱會(huì)使熱影響區(qū)的強(qiáng)度下降。

??8、鋁為面心立方晶格，沒有同素異構(gòu)體，加熱與冷卻過程中沒有相變，焊縫晶粒易粗大，不能通過相變來細(xì)化晶粒。

                                                                           科鼎數(shù)控公司 設(shè)備:

                                                                                               攪拌摩擦焊機(jī):www.tu-an.cn
